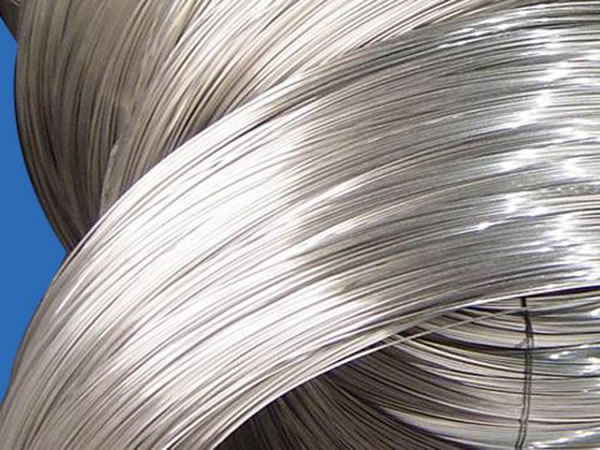

Проволока для сердечников сталеалюминиевых проводов

Проволока для проводящих прядей, Материал для проводящего сердечника, Сталеалюминиевый провод

Конструкция: Оцинкованная стальная проволока высокой прочности или сердечник кабеля ACSR (сталеалюминиевый кабель) поставляется одной жилой и так же прядью по семь жил. Продукция изготавливается в соответствии с различными международными стандартами чтобы отвечать любым требованиям клиентов.

Материал: высокоуглеродистая сталь
Диаметр: 1,25-4,77 мм
Упаковка: в бухтах, на катушке
Стандарты качества: ASTM B498, IEC60888, IS 398 - Часть II и т.д.

Применение
Проволока для сердечников сталеалюминиевых кабелей ACSR используется для армирования алюминиевых проводников, которые служат для распределения и передачи электроэнергии.

Возможно изготовление проволоки по индивидуальным параметрам.

Технические характеристики согласно стандартам качества
Стандарт IS BS ASTM IEC
ACSR-кабель 398 часть II 398 часть V EN 50189 B-498 888 обычного типа
Year 1996 1996 2000 1993 1987
Стандарт IS 398 - Часть II
Диаметр Погрешность Площадь Приблизительный Разрывная нагрузка Цинковое покрытие
поперечного вес
сечения
до скручивания Минимальный вес оцинковки Количество CuSO4 5H2O при вычерпке


в прядь
мм мм мм2 кг. / км кН * г / м2 мин
1.5 /-0.03 1.767 13.78 2.46 190 2
1.57 /-0.03 1.936 15.1 2.7 190 2
1.96 /-0.04 3.017 23.53 4.2 210 2
2.11 /-0.04 3.497 27.27 4.6 210 2
2.3 /-0.05 4.155 32.41 5.46 230 2-½
2.59 /-0.05 5.269 41.09 6.92 230 2-½
3 /-0.06 7.069 55.13 9.29 240 3
3.18 /-0.06 7.942 61.95 10.43 250 3
3.35 /-0.07 8.814 68.75 11.58 250 3
3.53 /-0.07 9.787 76.34 12.86 250 3
4.09 /-0.08 13.14 102.48 17.27 275 3-½

* 1 KN = 101.0 kg.

Стандарт IS 398 - часть V
Механические свойства

Номинальный диаметр Погрешность Площадь поперечного сечения Масса Разрывная нагрузка Цинковое покрытие Количество Cu при вычерпке
мм мм /- мм2 Кг. / км кН кг. / мм2 г / м2 1 мин
3.53 0.07 9.787 76.34 12.86 1312 250 3
2.3 0.05 4.155 32.41 5.63 574 230 2-½
2.54 0.05 5.067 39.52 6.87 700 230 2-½
Стандарт ASTM B498 - 93 класс A Стандарт покрытия проводов ASTM
Номинальный диаметр (мм) Погрешность (мм) Минимальная прочность при растяжении. Мин.напряжение при 1% удлинения % мин. удлинения Мин. Цинковое покрытие Диаметр оправки
От До (включ.)
- МПа кг. / мм2 МПа кг. / мм2 галлон = 250 мм г / м2 мм
1.27 1.521 0.038 0.025 1450 148 1310 133 3 183 3 Д
1.524 1.902 0.038 0.025 1450 148 1310 133 3 198 3 Д
1.905 2.283 0.038 0.025 1450 148 1310 133 3 214 3 Д
2.286 2.639 0.051 0.051 1410 144 1280 130 3.5 229 4 Д
2.642 3.045 0.051 0.051 1410 144 1280 130 3.5 244 4 Д
3.048 3.553 0.076 0.051 1410 144 1240 126 4 259 4 Д
3.556 4.569 0.102 0.076 1380 141 1170 119 4 274 5 Д
4.572 4.822 0.102 0.076 1380 141 1170 119 4 305 5 Д
Стандарты качества оцинковки - BS 443: 1982
Номинальный диаметр (мм) Цинковое покрытиеmin Вычерпка
От До (включ.) г / м2 За 1 минуту
1.24 1.32 170 2
1.32 1.55 180 2
1.55 1.8 200 2
1.8 2.24 215 2
2.24 2.72 230 2-½
2.72 3.15 240 3
3.15 3.55 250 3
3.55 4.25 260 3
4.25 5 275 3-½
5 5.5 290 3-½

Стандарт международной электротехнической комиссии- IEC 888- 1987 - Класс 1
обычный сорт

Оцинковка по стандартам - BS 443: 1982
Номинальный диаметр (мм) Погрешность (мм) Мин. предел прочности на растяжение Мин.напряжение при 1% удлинения Минимальный процент удлинения Кручение Минимальное цинковое покрытие Диаметр оплетки
От До (включ.) /- Н / мм2 Кг. / мм2 Н / мм2 Кг. /мм2 GL = 250 мм GL = 100 x Д г / м2 (X x наружный диаметр)
1.24 1.5 0.03 1340 137 1170 119 3 18 185 1
1.5 1.75 0.03 1340 137 1170 119 3 18 200 1
1.75 2.25 0.03 1340 137 1170 119 3 18 215 1
2.25 2.75 0.04 1310 134 1140 116 3 16 230 1
2.75 3 0.05 1310 134 1140 116 3.5 16 230 1
3 3.5 0.05 1290 132 1100 112 3.5 14 245 1
3.5 4.25 0.06 1290 132 1100 112 4 12 260 1
4.25 4.75 0.06 1290 132 1100 112 4 12 275 1
4.75 5.5 0.07 1290 132 1100 112 4 12 290 1
